產品介紹

        GGJ系列低壓無功功率自動補償電容柜適用于各行各業的生產及民用100Kva以上、額定電壓為380V、頻率為50Hz的三相配電系統中，將其與用電設備并聯在低壓配電母線或變壓器的低壓側母線上，以補償電網無功功率，達到節能降損的目的。

使用環境條件

        環境溫度-40℃～+50℃。

　　空氣相對濕度不超過95%。

　　海拔高度不超過2000m(海拔2000m以上的可根據具體工況特殊設計)。

　　工作電壓不超過額定電壓的110%(過渡過程除外)。

　　工作電流不超過額定電流的1.3倍(過渡過程除外)。

　　安裝環境：周圍介質無易燃危險、無足以損壞絕緣及金屬的氣體、無導電塵埃。

　　安裝地點：無劇烈振動及顛簸，安裝傾斜度<5%。

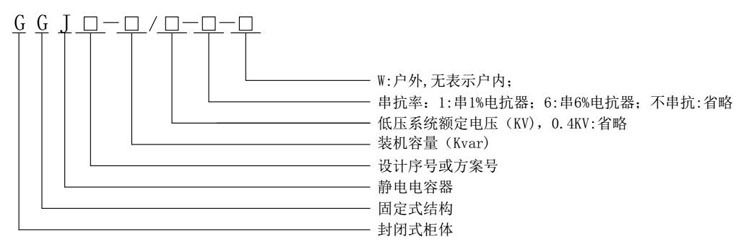

型號及其意義

性能特點

        采用自愈式電容器，其性能大大優于油浸紙介電容器，電容器元件的介質和極板有自愈性能，介質損耗低，體積小，容量大，是一種有發展前途的電力節能產品。

　　裝有無功功率補償自動控制器，可自動循環，分步投切電容，投切時間間隔可調，使電網無功消耗保持在較低狀態，從而有效提高電網電壓質量，減少輸配電系統和變壓器的損耗。

　　可根據負載的變化、電壓的波動和功率因數的高低自動調節無功量，不會因此而出現過補償或欠補償?shù)默F(xiàn)象。

　　可采用手動或自動投切方式。自動投切時，根據功率因數變化隨時投切，無需人工操作，實現了控制過程的自動化。

　　采用專用接觸器投切電容，有效抑制了合閘涌流和高次諧波對電網的影響。

采用多種保護

　　 1)單臺熔絲或空氣開關保護。

　　2)過電流保護。

　　3)過電壓保護。

　　4)欠電壓保護。

　　選擇合適的容量可使功率因數提高到0.95以上。

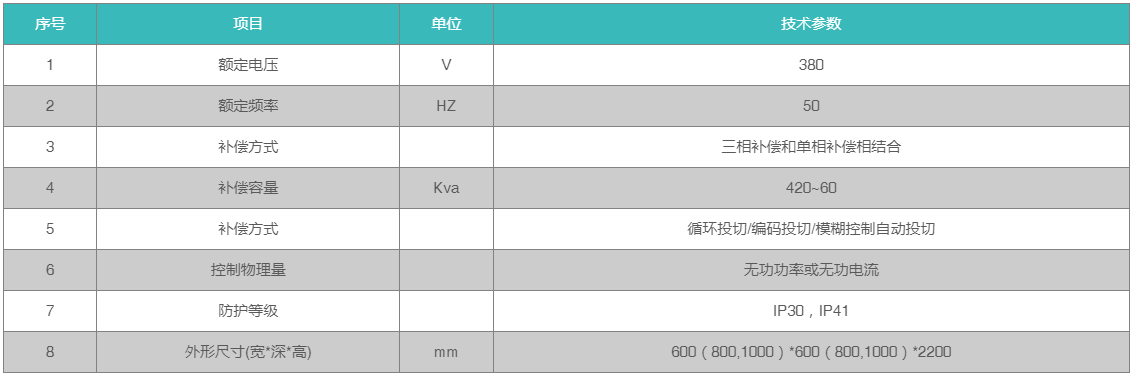

主要技術參數
